MECÂNICA • AULA 6

Projeto Catapulta

Da engenharia da Antiguidade à impressão 3D: vamos estudar como uma catapulta funciona, projetar suas peças, construir um modelo e realizar experimentos.

⚙️ Mecânica 📐 Medidas 🧊 Impressão 3D ⚡ Energia 🧪 Experimentos
🚀
ANTES DE CONSTRUIR

Uma pequena história das catapultas

Muito antes da existência de motores elétricos, computadores e impressoras 3D, engenheiros já procuravam maneiras de armazenar energia e liberá-la rapidamente para movimentar objetos.

As catapultas são um ótimo exemplo de como conhecimentos de mecânica, geometria, materiais e energia eram utilizados na engenharia antiga.

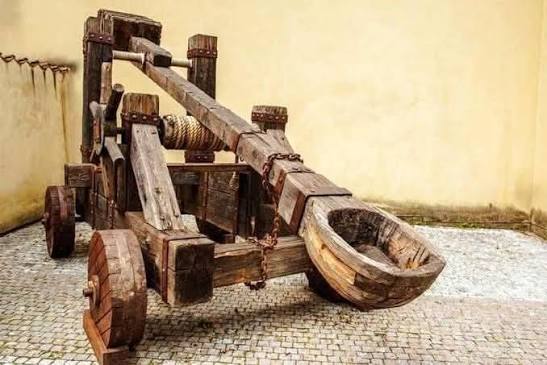

Ilustração de uma catapulta histórica

Exemplo de uma catapulta histórica utilizada para estudar princípios de alavancas, armazenamento de energia e lançamento de objetos.

≈ 400 a.C.

Grécia Antiga

Os primeiros registros conhecidos de máquinas de lançamento aparecem no mundo grego.

SÉCULOS IV–I a.C.

Gregos e Macedônios

Engenheiros passaram a aperfeiçoar mecanismos utilizando tensão e torção.

IMPÉRIO ROMANO

Engenharia militar

Os romanos desenvolveram e aperfeiçoaram diferentes máquinas de lançamento.

IDADE MÉDIA

Trabuco

Surgiram máquinas que utilizavam braços e contrapesos para produzir movimento.

ENGENHARIA

Diferentes maneiras de armazenar energia

🏹

Tensão

Uma peça flexível é deformada e armazena energia.

🌀

Torção

Cordas ou fibras são torcidas antes do lançamento.

⚖️

Contrapeso

A energia gravitacional movimenta o braço.

NOSSO DESAFIO

Construir uma mini catapulta

Vamos desenvolver uma catapulta compacta, adequada para atividades educacionais e fabricação por impressão 3D.

Todas as peças deverão respeitar um conjunto de dimensões máximas definidas previamente.

🧊
REFERÊNCIA VISUAL

Como é uma mini catapulta

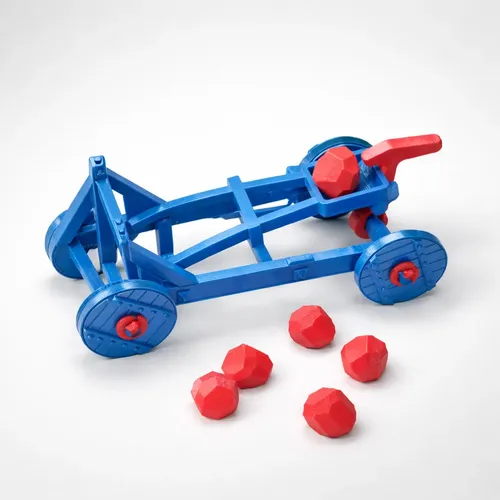

Modelo de mini catapulta

Observe a base, os suportes laterais, o eixo e o braço móvel.

DIMENSIONAMENTO

Medidas definidas para o projeto

Todas as equipes deverão utilizar estas dimensões como referência para desenvolver suas peças.

150 mm Comprimento da base
80 mm Largura da base
100 mm Altura total máxima
120 mm Extensão do braço
20 mm Largura do braço
8 mm Espessura máxima das peças
Elemento Dimensão
Base 150 × 80 mm
Altura total 100 mm
Extensão do braço 120 mm
Largura do braço 20 mm
Espessura máxima das peças 8 mm
📏 Trabalhando em milímetros

No Tinkercad e na impressão 3D utilizaremos preferencialmente milímetros.

Por exemplo: 150 mm = 15 cm e 120 mm = 12 cm.

DESENHO TÉCNICO

Envelope máximo do projeto

Imagine que a catapulta precisa caber dentro de um espaço máximo de:

150 mm comprimento
×
80 mm largura
×
100 mm altura

Nenhuma parte fixa da estrutura deverá ultrapassar essas dimensões máximas.

CONSTRUÇÃO

Principais peças

1Base
2Suporte esquerdo
3Suporte direito
4Braço
5Recipiente
6Eixo
7Elásticos
8Limitador do braço
MODELAGEM 3D

Desenhando a catapulta no Tinkercad

Agora vamos transformar as medidas definidas em um modelo digital.

01

Crie a base

Faça uma base com 150 × 80 mm.

A espessura não deverá ultrapassar 8 mm.

02

Crie os suportes

Posicione dois suportes laterais sobre a base.

A estrutura completa não deverá ultrapassar 100 mm de altura.

03

Defina o eixo

Faça os furos dos dois suportes perfeitamente alinhados.

04

Desenhe o braço

O braço deverá ter 120 mm de extensão e 20 mm de largura.

05

Controle a espessura

Nenhuma peça deverá ultrapassar 8 mm de espessura.

06

Verifique as dimensões

Utilize a ferramenta Régua do Tinkercad para conferir todas as medidas antes da impressão.

PEÇA PRINCIPAL

O braço da catapulta

O braço é uma das peças mais importantes do mecanismo.

120 mm Comprimento
20 mm Largura
até 8 mm Espessura
120 mm

↕ 20 mm de largura

🤔 Pense

O que aconteceria se o braço fosse muito curto?

E se fosse muito comprido?

MECÂNICA

A catapulta como uma alavanca

O braço gira ao redor do eixo e funciona como uma alavanca.

EIXO BRAÇO
1 Esticar
2 Armazenar energia
3 Soltar
4 Movimento
EXPERIMENTO

Teste seu projeto

  1. Coloque uma bolinha de papel ou pompom no recipiente.
  2. Utilize sempre a mesma posição inicial do braço.
  3. Realize o lançamento.
  4. Meça a distância.
  5. Anote o resultado.
  6. Repita três vezes.
Teste Distância
Lançamento 1
Lançamento 2
Lançamento 3
Média
DESAFIO DE ENGENHARIA

Melhore o projeto sem ultrapassar as dimensões

Você poderá modificar vários elementos da catapulta, desde que respeite os limites definidos.

Posição do eixo Formato dos suportes Formato do braço Quantidade de elásticos Formato do recipiente Ângulo do limitador
Limites do projeto

Base: 150 × 80 mm
Altura máxima: 100 mm
Braço: 120 × 20 mm
Espessura máxima: 8 mm

🛠️
⚠️ SEGURANÇA

Modelo exclusivamente educacional

Utilize somente objetos muito leves, como bolinhas de papel, pompons ou pequenas bolas de espuma.

Nunca utilize pedras, peças metálicas, parafusos, porcas ou objetos pontiagudos.

Nunca direcione o mecanismo para pessoas ou animais.

PROCESSO DE ENGENHARIA

Projetar também significa trabalhar com limites

Na engenharia, quase todo projeto possui restrições de tamanho, peso, materiais ou custo.

O desafio é encontrar a melhor solução respeitando essas condições.

MEDIR
DESENHAR
CONSTRUIR
TESTAR
MEDIR
MELHORAR
